Przyłącza transformatorowe



Zastosowanie:

Przyłącza transformatorowe służą do napełniania i opróżniania kadzi transformatorów rozdzielczych olejem.


Dane techniczne:

Temperatura pracy -30°C - 105°C
Wymiary wg. rysunku
Kilmat bez ograniczeń
Konserwacja nie wymaga

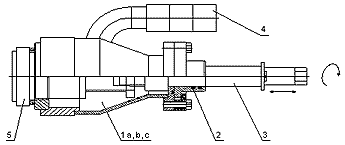

  1. Korpus z gwintem dla


  2. Tulejka pływająca

  3. Walec

  4. Szybko złączka 1/ 2"

  5. Korek transformatora
    (NW 22, NW31, NW40)
    według DIN 42551


a) NW22 - M 33 x 1,5
b) NW31 - M 48 x 1,5
c) NW40 - M 60 x 2


Opis działania.

Przyłącze nakręcane jest na obudowe korka [5].
Wałek [3] z końcówką o przekroju kwadratowym wsuwany jest w otwór śruby odcinającej w korku. Otwór w śrubie również ma przekrój kwadratu. Podczas obracania wałkiem w lewo, śruba zostaje wykręcona i odsłania kanał przelotowy w korku. Poprzez szybko złącze [4] możliwe są operacje napełniania i opróżniania transformatora.
Śruba odcinająca wkręcana jest poprzez obrót wałka w prawo.
Po wysunięciu wałka z otworu śruby, można odkręcić przyłącze z obudowy korka.
